3. daļas 3. uzd. Elektromotora jaudas praktiska noteikšana — uzdevums. Eksāmens un diagnosticējošais darbs fizikā, 12. klase.

Skolēns vēlējās noteikt elektromotora jaudu

P_{0}

, neizmantojot elektriskos mērinstrumentus. Tehniskajā pasē viņš atrada, ka elektromotora lietderības koeficients ir $45%$. Skolēns izmantoja elektromotoru vieglu priekšmetu pacelšanai.

1. Uzraksti eksperimenta gaitas soļus elektromotora jaudas noteikšanai! Uzzīmē eksperimenta iekārtu!

Darba gaita:

Atzīmē tos dotos darba gaitas soļus, kuri, tavuprāt, ir nepieciešami un pareizākie darba veikšanai!

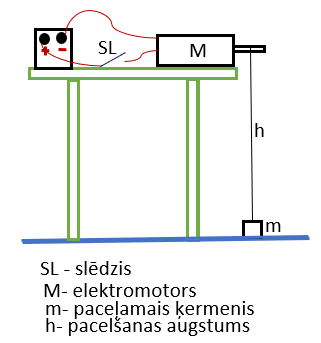

izveidot attēlā redzamo iekārtu
nosvērt paceļamo ķermeni
ar svariem noteikt pirmā paceļamā ķermeņa masu m, g
izmērīt augstumu
ar mērlentu izmērīt pacelšanas augstumu h, cm
ieslēgt slēdzi un ar hronometru noteikt ķermeņa pacelšanas laiku
saņemt skolotāja atļauju, ieslēgt slēdzi un ar hronometru noteikt ķermeņa pacelšanas laika intervālu t, s
nemainot pacelšanas augstumu h, atkārtot iepriekš veiktos soļus vēl divu citu ķermeņu pacelšanas laika intervāla t noteikšanai
nemainot pēdējo ķermeni, atkārtot iepriekš veiktos soļus vēl diviem citiem pacelšanas augstumiem h, pacelšanas laika intervāla t noteikšanai
darba laikā būt uzmanīgiem un precīziem, nosakot elektromotora izslēgšanas momentu.

2. Atzīmē, kādi mērinstrumenti ir nepieciešami jaudas noteikšanai ar šo metodi?

mērlente (mērapjoms 3 m, iedaļas vērtība 0,01 m )
bīdmērs (mērapjoms 150 mm, iedaļas vērtība 0,1 mm)
voltmetrs (mērapjoms 6 V, iedaļas vērtība 0,2 V)
ampērmetrs (mērapjoms 2 A, iedaļas vērtība 0,1 A )
elektroniskie svari (mērapjoms 400 g, iedaļas vērtība 0,1 g)
hronometrs ( iedaļas vērtība 0,1 s)
smilšu pulkstenis (mērapjoms 1 min )
vatmetrs (mērapjoms 200 W, iedaļas vērtība 5 W)

3.Sagatavo tabulu lielumu reģistrēšanai!

Papildus apzīmējumi:

P_{0}

- elektromotora nominālā elektriskā jauda,

$P$ - elektromotora lietderīgā jauda,

$η$ - elektromotora lietderības koeficients - 45 %.

Atzīmē kolonu virsrakstus, kurus izmantosi datu reģistrēšanas un aprēķināšanas tabulai!

Nr. p.k.
h
h ± Δh, cm
m± Δm, g
F
t
t ± Δt, s
P
$P_{vid}$
η
$P_{0}$

Atsauce:

https://visc.gov.lv/vispizglitiba/eksameni/dokumenti/uzdevumi/2018/vidussk/12kl_fizika.pdf
