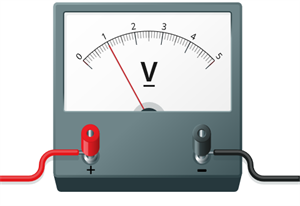

Elektrisko spriegumu mēra ar voltmetru. Šai mēriekārtai uz skalas atrodams lielais burts "\(V\)".


Elektriskajās shēmās to apzīmē:

V_shema.svg

Mērot ar voltmetru, jāievēro daži noteikumi:
  • jāizvēlas voltmetrs atbilstošas strāvas mērīšanai

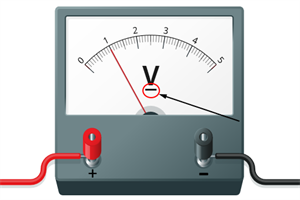

līdzstrāvas sprieguma mērīšanai - uz voltmetra skalas atrodama līdzstrāvas zīme "\(-\)":

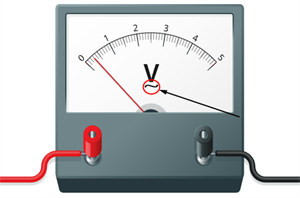

maiņstrāvas sprieguma mērīšanai - uz voltmetra skalas atrodama maiņstrāvas zīme "~":

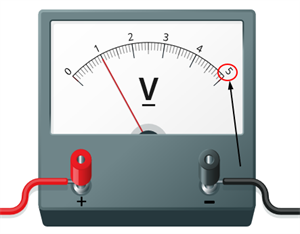

  • lielākais spriegums, kādu drīkst mērīt ar doto voltmetru, norādīts uz mēriekārtas skalas:


  •  mērot nezināmu strāvas avota spriegumu, sākumā jāizvēlas voltmetrs ar lielāko maksimāli izmērāmo spriegumu, vai jāsāk ar lielāko mērījuma diapazonu, ja voltmetram ir vairāki mērīšanas diapazoni:

volt_4_4.svg

  • voltmetru vienmēr slēdz paralēli mērāma objekta izvadiem, to var slēgt arī tieši pie strāvas avota elektrodiem, lai izmērītu avota spriegumu:

voltmetr_iesleg.svg

Voltmetrs V1 pieslēgts paralēli strāvas avotam un uzrāda strāvas avota spriegumu.
Voltmetrs V2 pieslēgts paralēli spuldzītei un uzrādīs spriegumu spuldzītei, ja tiks noslēgts slēdzis.
  • voltmetru pieslēdzot jāievēro polaritāte:
Mērot spriegumu uz kāda no elektriskās ķēdes elementa, voltmetra "\(+\)" spaile jāpievieno elementam tajā pusē, kur pienāk elektriskās ķēdes vads no strāvas avota "\(+\)" elektroda. Savukārt voltmetra negatīvā spaile "\(-\)" jāpieslēdz pusē, kur pienāk vads no strāvas avota negatīvā elektroda "\(-\)".
Svarīgi!
Ja labu voltmetru (liela iekšējā pretestība) elektriskajā ķēdē ieslēdz kļūdaini - virknē, tad voltmetrs uzrādīs aptuvenu strāvas avota spriegumu.
voltmetr_iesleg_klud.svg

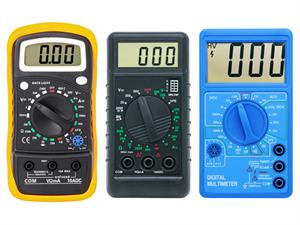

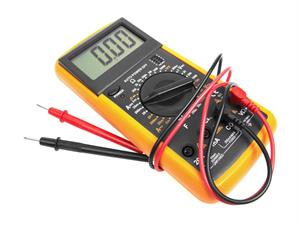

Elektrisko spriegumu var izmērīt ar universālu instrumentu - digitālo multimetru:
Pirms mērījuma pareizi jāieslēdz mērāmais lielums un mērīšana jāsāk ar lielāko diapazonu!
