2. Strāvas stipruma mērīšana

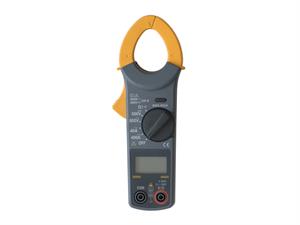

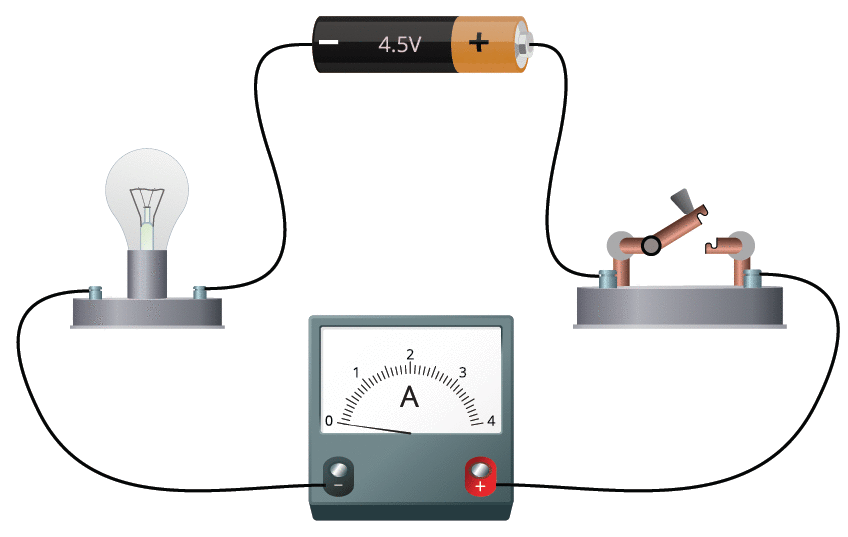

Strāvas stiprumu mēra ar ampērmetriem un strāvas stipruma sensoriem. Ampērmetru ieslēdz virknē ar patērētāju, ievērojot mērinstrumenta polaritāti un mērapjomu.

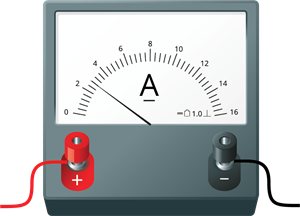

Analogajām ampērmetram uz skalas ir norādīta precizitātes klase. Attēlota ampērmetra precizitātes klase ir 1,0. Precizitātes klase atbilst mērapjoma relatīvai kļūdai.



Strāvas stipruma absolūtā kļūda ir $\mathrm{\Delta }I=\frac{\mathrm{1,0}\cdot 16}{100}=\mathrm{0,16}A\approx 0.2A$. Tātad, izmērītais strāvas stiprums ir $I=(\mathrm{2,4}\pm \mathrm{0,2})A$.



Aprēķinam mērījuma relatīvo kļūdu: $r=\frac{\mathrm{\Delta }I}{I}\cdot 100\%=\frac{\mathrm{0,2}}{\mathrm{2,4}}\cdot 100\%\approx \mathrm{8,3}\%$.

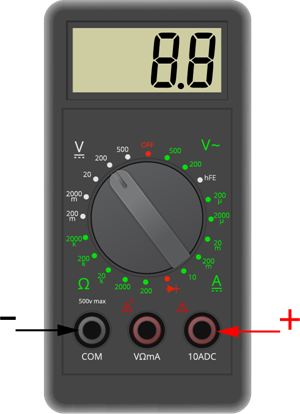

Izmērītais strāvas stiprums ir $I=(\mathrm{8,8}\pm \mathrm{0,1})A$, jo digitālās mērierīces absolūtā kļūda ir vienāda ar skaitļa šķiras mazāku vienu vienību. Attēlā tā ir desmitdaļa.



Aprēķinam mērījuma relatīvo kļūdu: $r=\frac{\mathrm{\Delta }I}{I}\cdot 100\%=\frac{\mathrm{0,1}}{\mathrm{8,8}}\cdot 100\%\approx \mathrm{1,1}\%$.
