3. Sprieguma mērīšana

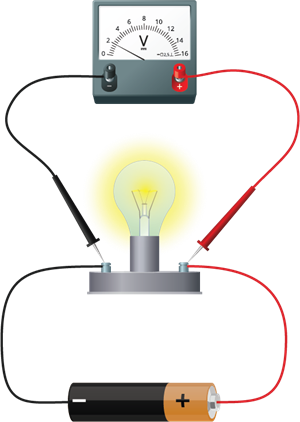

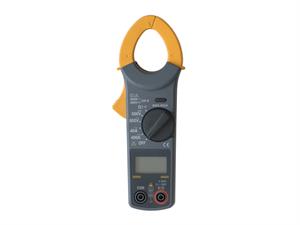

Spriegumu mēra ar voltmetriem un sprieguma sensoriem. Voltmetru pieslēdz paralēli patērētājam vai ķēdes posmam (kuram jāizmēra spriegums), ievērojot mērinstrumenta polaritāti un mērapjomu.







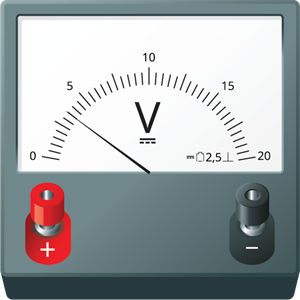

Analogajām voltmetram uz skalas ir norādīta precizitātes klase. Attēlota voltmetra precizitātes klase ir 2,5. Precizitātes klase atbilst mērapjoma relatīvai kļūdai.



Sprieguma absolūtā kļūda ir $\mathrm{\Delta }U=\frac{\mathrm{2,5}\cdot 15}{100}=\mathrm{0,375}(V)$. Tātad, izmērītais spriegums ir $U=(\mathrm{3,5}\pm \mathrm{0,375})V$.



Aprēķinam mērījuma relatīvo kļūdu: $r=\frac{\mathrm{\Delta }U}{U}\cdot 100\%=\frac{\mathrm{0,375}}{\mathrm{3,5}}\cdot 100\%\approx \mathrm{1,1}\%$.

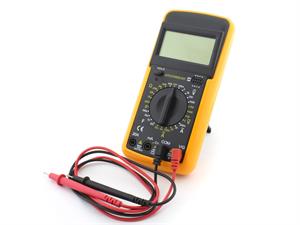

Izmērītais spriegums ir $U=(\mathrm{1,58}\pm \mathrm{0,01})V$, jo digitālās mērierīces absolūtā kļūda ir vienāda ar skaitļa šķiras mazāku vienu vienību. Attēlā tā ir simtdaļa.



Aprēķinam mērījuma relatīvo kļūdu: $r=\frac{\mathrm{\Delta }U}{U}\cdot 100\%=\frac{\mathrm{0,01}}{\mathrm{1,58}}\cdot 100\%\approx \mathrm{0,63}\%$.
