Ģenerators ir ierīce, kas noteikta veida enerģiju (piemēram, mehānisko) pārveido elektriskajā enerģijā.
Izšķir līdzstrāvas un maiņstrāvas ģeneratorus.

Līdzstrāvas ģenerators

Aplūkosim līdzstrāvas ģeneratora modeli, kas sastāv no rāmīša (rotors), kuru griež magnētiskajā laukā (stators).

YCUZD23040aaa7_5162_generators.svg

Rāmīša izvadi ir pievienoti diviem pusgredzeniem, kuriem piespiež sukas. Savukārt sukām pievieno ārējās ķēdes kontaktus. Rotējošā rāmītī rodas elektrodzinējspēks, kas laikā periodiski mainās.
Vēro sprieguma pulsāciju atkarību no rotācijas frekvences!


YCUZD230415_5162_frekvence.svg
YCUZD230415_5162_frekvence1.svg
YCUZD230415_5162_frekvence2.svg
YCUZD230415_5162_frekvence3.svg

Vairāku tinumu izmantošana ļauj izvairīties no sprieguma pulsācijas un iegūt līdzspriegumu.
YCUZD230415_5162_frekvence4.svg
Praksē nekustīgu un nemainīgu magnētisko lauku rada statorā novietotais ierosmes tinums, kas pieslēgts nelielas jaudas līdzsprieguma avotam. Statora magnētiskajā laukā ar nemainīgu leņķisko ātrumu griež ģeneratora rotoru, kas sastāv no vairākiem tinumiem.

Atsauce:

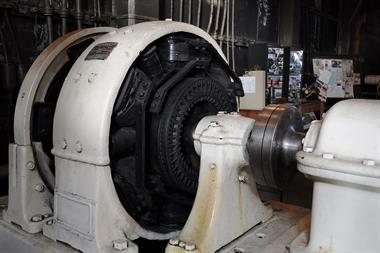

Līdzstrāvas ģenerators, Autors Joe Mabel, licence saskaņā ar CC BY-SA 3.0, izmantojot Wikimedia Commons saskaņā ar GNU Free Documentation Licenci, versijas 1.2. vai jebkura jaunāka versija.
